Щелевой фильтр или перфорированная труба: в чём разница
Насверлить отверстий в трубе — не значит сделать фильтр. Сравниваем заводскую щель с перфорацией и сеткой по тому, что действительно важно: задержанию песка и притоку.
Что такое щелевой фильтр по стандарту
ГОСТ Р 71495-2024 (пункт 3.16) определяет щелевой фильтр как трубу с прорезями для предотвращения попадания в колонну твёрдых частиц из водоносного горизонта. Прорези — продольные щели заданной ширины w, расположенные рядами с перемычкой b; таблицы стандарта задают для каждого диаметра минимальное число щелей в плоскости, их общую длину и эффективную площадь щелей в процентах. Заусенцы в щелях не допускаются (таблица 7).
Ширина щели — величина, которую задают под грунт, от 0,3 до 4,0 мм у заводского фильтра. Постоянство ширины по всей длине щели — и есть то, что отличает фильтр от отверстий.
Перфорация сверлом
Круглое отверстие диаметром 5–10 мм пропускает любой песок и гравий — оно в 10–20 раз шире щели. Уменьшить отверстие до 0,5 мм сверлом невозможно, а сотни отверстий по 1 мм дают ничтожную скважность. Перфорированная труба работает только с обмоткой сеткой или проволокой, которая и становится настоящим фильтром, а отверстия — лишь опорой для неё.
Сетка и проволочная обмотка
Сетка галунного плетения на перфорированном каркасе — классика стальных фильтров. Её беды: коррозия стальной сетки, сминание при спуске, забивание мелких ячеек, невозможность промывки. Проволочная обмотка на пластиковом каркасе — хороший вариант, но это отдельное изделие. Самодельная обмотка сеткой на трубе нПВХ, стянутая хомутами, — способ получить порванную сетку на глубине 20 м.
| Критерий | Щелевой фильтр нПВХ | Перфорация | Сетка на каркасе |
|---|---|---|---|
| Задержание песка | Щель под грунт, 0,3–4 мм | Нет | Да, пока сетка цела |
| Скважность | По таблицам стандарта | Низкая | Средняя |
| Прочность каркаса | Труба нПВХ | Ослаблена отверстиями | Зависит от каркаса |
| Промывка | Да | — | Плохо |
| Срок службы | Как у трубы | — | До коррозии сетки |

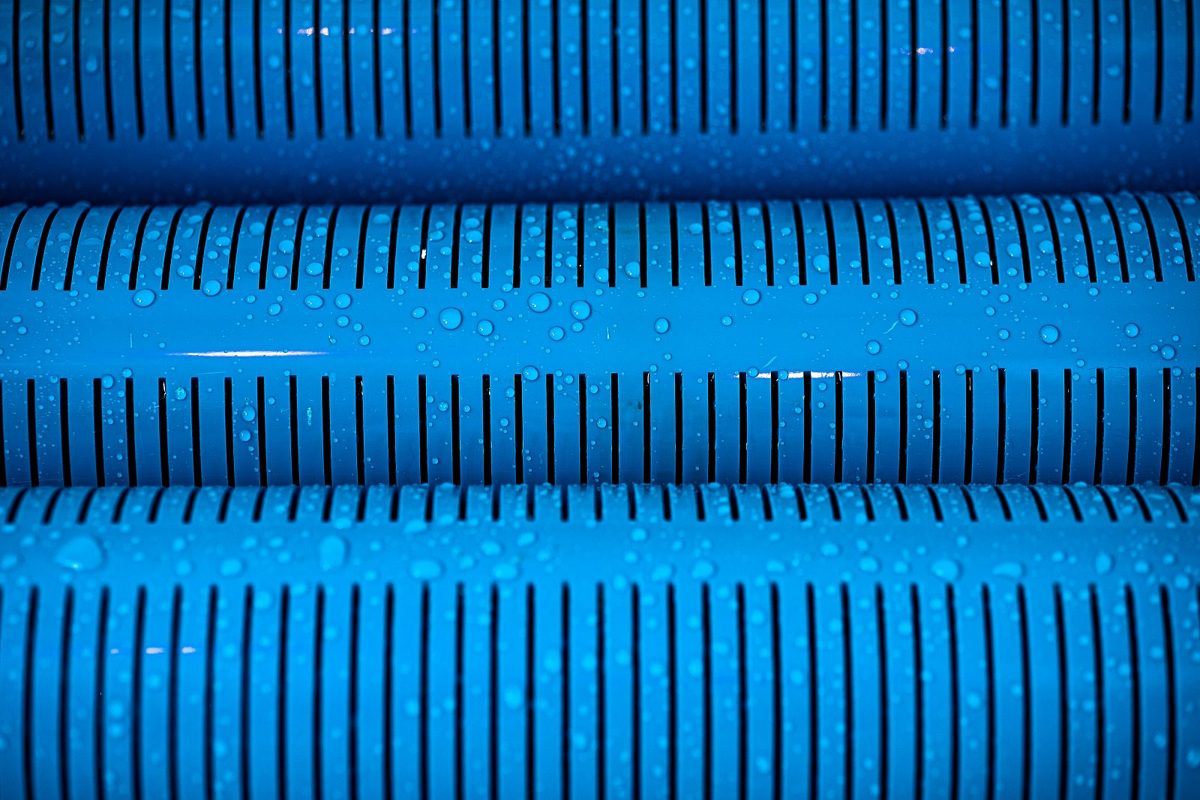

Заводская щель

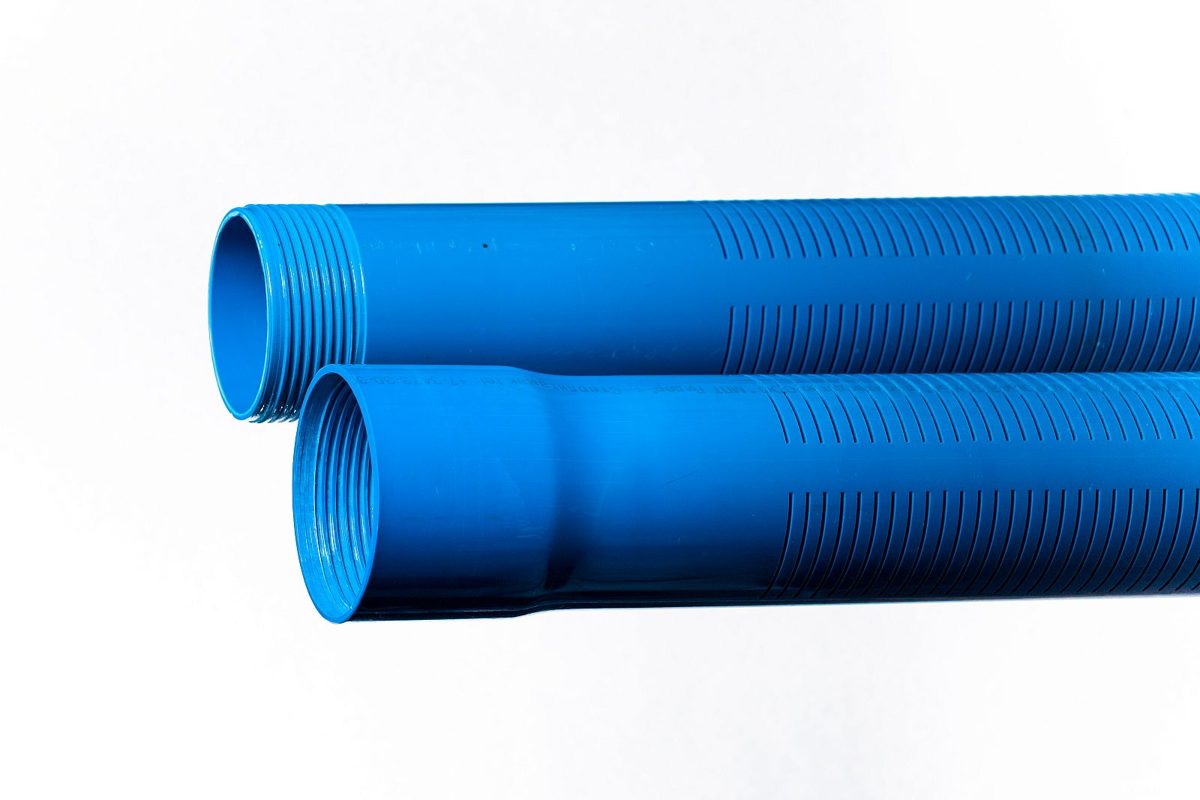

У заводского фильтра ширина щели постоянна по всей длине прорези — стандарт (пункт 8.3.5) требует, чтобы размеры щелей обеспечивались оборудованием, а не рукой исполнителя. Фильтр режется из той же обсадной трубы, что и колонна, и стыкуется с ней той же резьбой — ряд Ø 90–170 мм покрыт сертификатом.
Частые вопросы
Можно ли самому нарезать щели болгаркой?
Диск даёт щель 1–2 мм с рваными краями и ослабляет трубу неравномерно. Для технической скважины на гравии это иногда работает; для питьевой на песке — нет.
Что лучше на известняке — фильтр или открытый ствол?
В плотном известняке — открытый ствол. В рыхлом, дающем крошку, — щелевой фильтр с широкой щелью 2–4 мм.
Сертифицирован ли ваш фильтр?
Да, на щелевые фильтры Ø 90–170 мм оформлен сертификат по ГОСТ Р 71495-2024 — он на странице производства.
