Резьба на обсадных трубах нПВХ: типы, герметичность, как свинчивать

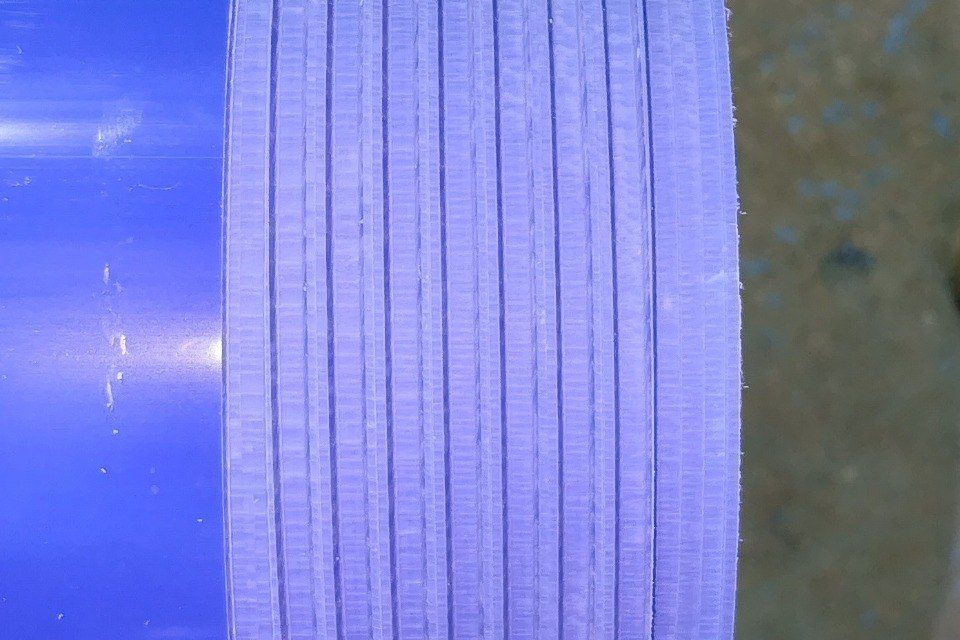

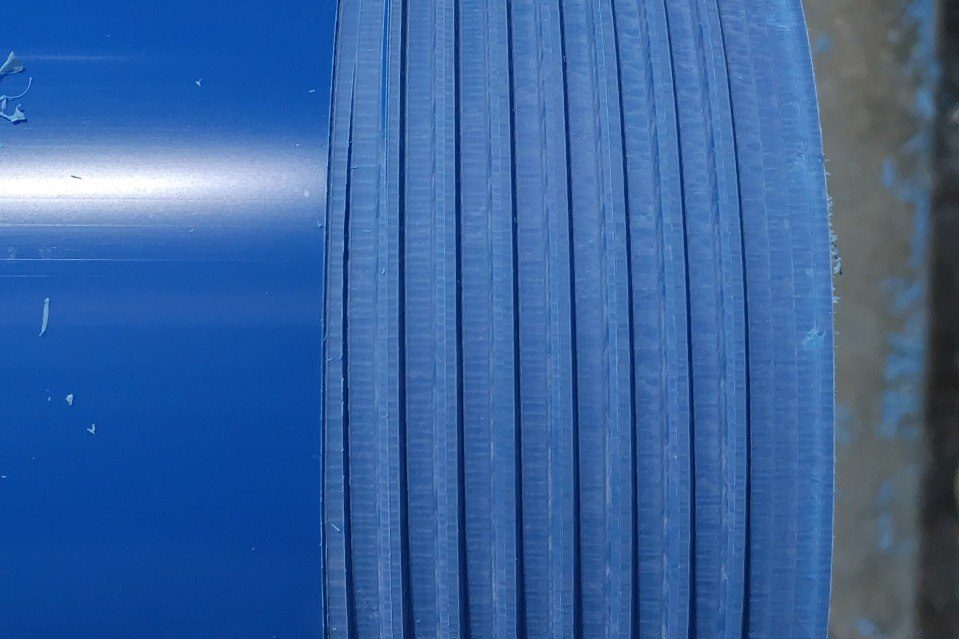

Резьба нарезана по телу трубы — поэтому колонна собирается без муфт и сварки. Разбираем типы резьбы из стандарта, уплотнение и правила свинчивания.
Три типа резьбы по стандарту
ГОСТ Р 71495-2024 в пункте 4.1.3 допускает три вида резьбы: трубную R/Rp по ГОСТ 6211, трапецеидальную TR по приложению А и коническую упорную К по приложению Б. Трапецеидальная — основная для диаметров 88–225 мм: у неё несущая сторона профиля наклонена меньше, чем другая, и стык под нагрузкой сам себя не раскручивает (пункт 3.14).
Труба выпускается двух видов (пункт 4.1.2): с раструбом — один конец расширен и несёт внутреннюю резьбу, другой гладкий с наружной; и без раструба — с утолщённой стенкой и резьбой на обоих концах. Заводская труба идёт с раструбом, и на каждый типоразмер известен наружный размер раструба: у 125×5 это 134,2 мм.
Зачем уплотнительное кольцо
Резьба сама по себе герметична не полностью — по виткам может просачиваться вода. Стандарт (пункты 3.15 и 10.2.4) предусматривает полимерное уплотнительное кольцо в канавке у резьбы: при свинчивании оно сжимается между стенками и герметизирует стык, а заодно частично компенсирует несоосность труб.
Требование к герметичности — таблица 7, показатель 9: без протечек в течение часа при внутреннем давлении 1 МПа, то есть 10 бар. Проверка проводится на каждой партии (таблица 10).
Как свинчивать: до щелчка и не дальше
Пункт 10.2.6 стандарта: свинчивать допускается ручными механическими ключами, но предпочтительнее ременные из синтетики; перетягивать резьбу после характерного щелчка, который говорит о полном сопряжении, категорически запрещено. Перетянутый стык — это микротрещина в раструбе, которая раскроется под давлением грунта.
Перед свинчиванием торцы очищают от песка и грязи, особенно если стоит кольцо (10.2.4). Резьбу с повреждениями к спуску не допускают (10.1.2): один сорванный виток — и стык не герметичен.
Клей вместо кольца
Пункт 10.2.5 допускает герметизировать резьбу клеем: колонна получается абсолютно герметичной по всей длине. Предпочтительны клеи с долгим отверждением, чтобы колонну можно было поднять с раскручиванием, а трубы после очистки резьбы — использовать повторно. Работы по склеиванию ведут при температуре от 5 до 35 °C, под защитой от осадков и пыли.
Муфта: когда она нужна при резьбе по телу
Раз резьба нарезана по телу трубы, соседние отрезки соединяются напрямую. Муфта нужна, когда стыкуют два отрезка с одинаковой резьбой — например, два обрезка с наружной резьбой, — или когда стык должен быть разъёмным и усиленным. Переходник 125→90 позволяет сузить колонну ниже по стволу.
Частые вопросы
Чем смазывать резьбу при свинчивании?
Для сборки с кольцом достаточно чистых торцов; при испытании на герметичность стандарт смазку не применяет (8.10). Если используется клей — резьбу очищают и вытирают насухо перед нанесением.
Подойдёт ли ваша труба к резьбе другого производителя?
Не обязательно. Профиль трапецеидальной резьбы задан приложением А, но допуски и раструбы у заводов различаются. Стыковать колонну из труб разных производителей стоит только после примерки.
Что будет, если перетянуть стык?
Раструб получает микротрещины, которые под давлением грунта на глубине раскрываются. Стандарт запрещает крутить после щелчка.
